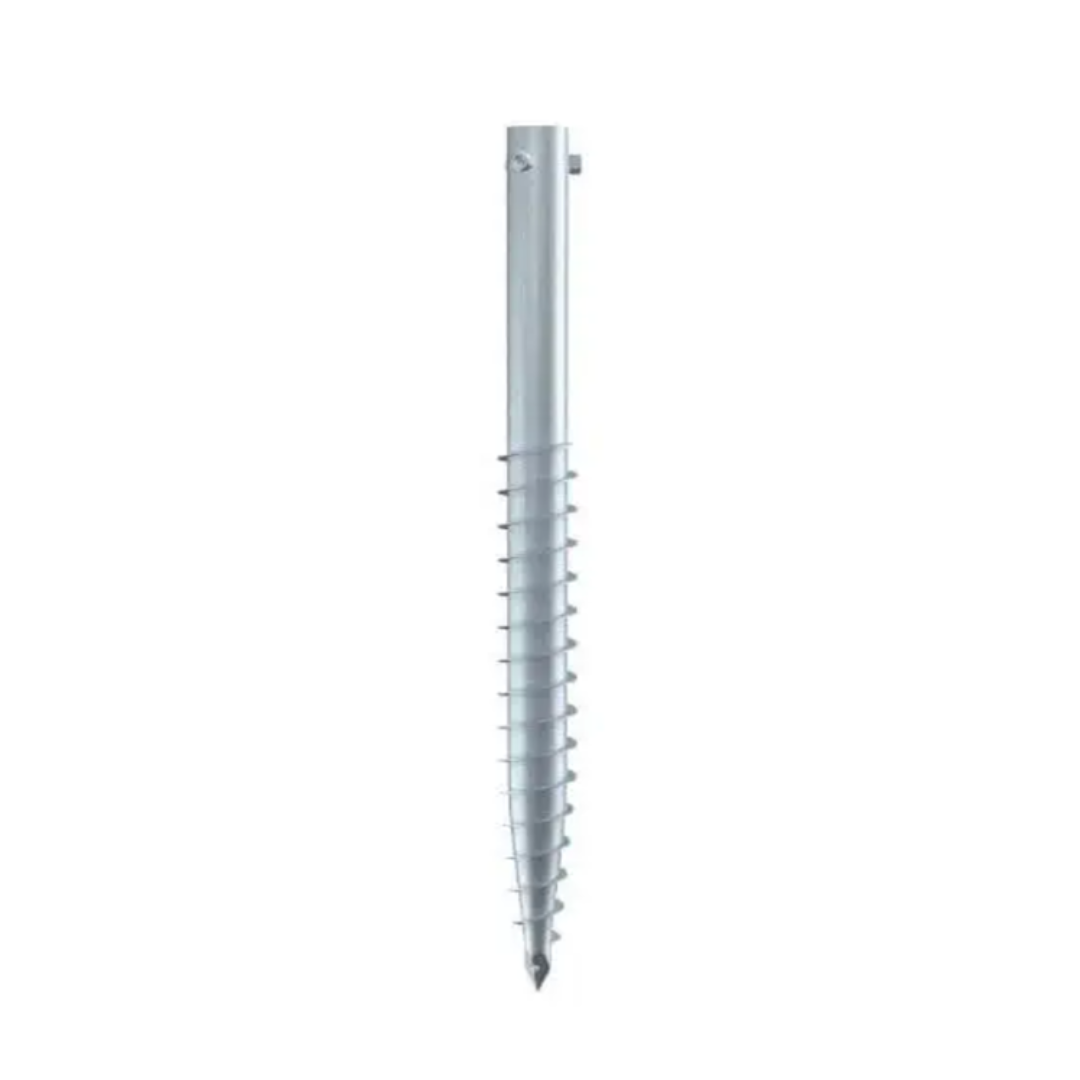

G 76x2100x3.5-4xM16 HDG Temeljni Sraf

Temeljni šraf G 76×2100×3.5 4xM16 HDG | Najduži i najrobustniji G76 šraf za najzahtevnije terene

Temeljni šraf G 76×2100×3.5 4xM16 INOVAT PILLARS je najduži i najrobustniji model G-profilnog šrafa prečnika 76 mm u celoj ponudi. Sa punih 2.100 mm dužine i najdebljim zidom u seriji od 3,5 mm, projektovan je za terene gde nijedan drugi šraf ne može da postigne dovoljnu stabilnost. Peskovita, vlažna i rastresita tla sa lošim nosivostima. Četiri M16 navojne rupe sa svake strane obezbeđuju čvrstu bočnu fiksaciju nadgradnje. Materijal: vruće cinkovani čelik S235.

Kome je namenjen G 76×2100×3.5?

Ovaj šraf biraju projektanti i instalateri za najizazovnije lokacije: solarne elektrane na poplavnim terenima, industrijske konstrukcije na peskovitom tlu, karporti i hale u priobalnim zonama, i svaki projekat gde geomehanički proračun zahteva dubinu ugradnje preko 2 metra. Debljina zida od 3,5 mm (u poređenju sa standardnih 3 mm kod ostalih modela) pruža dodatnu strukturalnu čvrstoću na tako velikoj dužini.

Zašto 2.100 mm i zid od 3,5 mm?

Na terenima sa lošom nosivošću, šraf mora proći kroz mekan površinski sloj i sidriti se u čvršćem tlu dublje ispod. Sa 2.100 mm dužine, ovaj šraf to postiže čak i na najproblematičnijim lokacijama. Deblji zid od 3,5 mm kompenzuje veće bočne sile koje se javljaju na tako dugačkom šrafu, posebno kod solarnih konstrukcija izloženih jakom vetru, gde sile na izvlačenje i savijanje rastu sa veličinom panela.

G 76×2100 vs G 89×1500. Koji izabrati?

Ovo su dva pristupa istom problemu: većoj nosivosti. G89×1500 daje veći prečnik ali manju dubinu. G76×2100 daje veću dubinu ali manji prečnik. Na čvrstim tlima gde je problem bočno opterećenje, G89 je bolji izbor. Na mekšim tlima gde je problem dubina sidrenja, G76×2100 je pravo rešenje. Ako niste sigurni, konsultujte se sa inženjerom.

Tehničke specifikacije:

• Profil: G (bočne navojne rupe za fiksaciju)
• Prečnik cevi: 76 mm
• Dužina: 2.100 mm
• Debljina zida: 3,5 mm
• Navoj: 4×M16 (sa svake strane)
• Zaštita od korozije: vruće cinkovanje (HDG)
• Materijal: čelik S235
• SKU: G76x2100x3.5-4xM16
• Proizvođač: INOVAT PILLARS

Gde se koristi?

Solarne elektrane na terenima sa lošim nosivostima tla, industrijske konstrukcije u poplavnim zonama i priobalnim područjima, karporti i hale na peskovitom terenu, modularne konstrukcije na nestabilnim lokacijama, pontoni i platforme na vlažnim terenima. Svaki projekat gde standardne dužine (1.000–1.500 mm) ne postižu dovoljnu dubinu za stabilno sidrenje.

Ugradnja bez betona i šipova

I najduži šraf u ponudi ugrađuje se istom metodom, uvrtanjem u tlo pomoću električnog reduktora (preporučujemo SPD-HD-06 ili SPD-HD-08). Nema iskopa, betona, armature ni teške mehanizacije. A za razliku od betonskog šipa koji zahteva nedelju dana čekanja, konstrukcija se montira odmah po ugradnji šrafa.
