G 89x1500x3-4xM16 HDG Temeljni Sraf

Temeljni šraf G 89×1500×3 4xM16 HDG | Najširi G profil za teške solarne konstrukcije i karporte

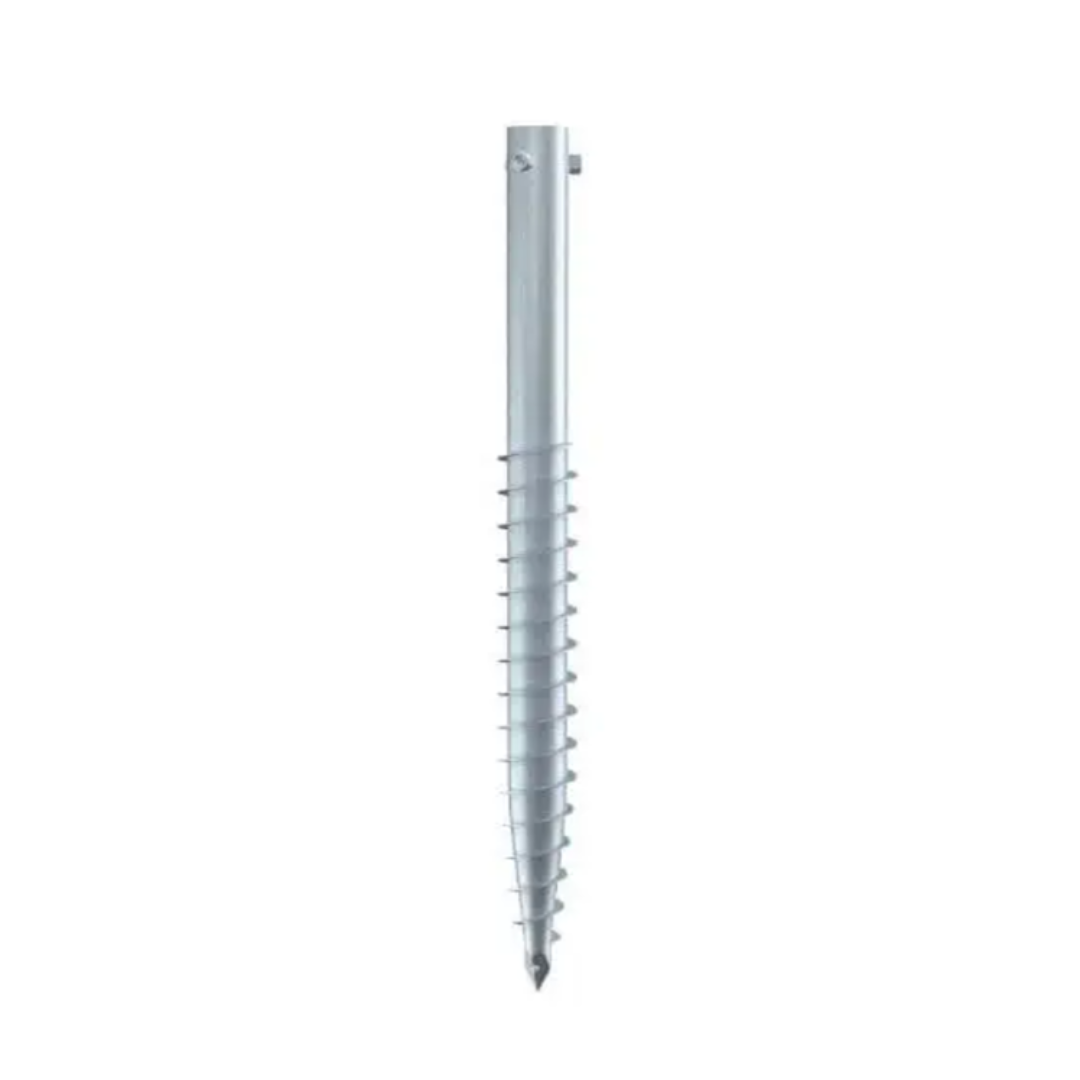

Temeljni šraf G 89×1500×3 4xM16 INOVAT PILLARS je najsnažniji model G-profilnog šrafa u ponudi, sa prečnikom od 89 mm, dužinom 1.500 mm, debljinom zida 3 mm i četiri M16 navojne rupe sa svake strane, projektovan je za teške konstrukcije koje zahtevaju maksimalnu nosivost i čvrstu bočnu fiksaciju. Materijal: vruće cinkovani čelik S235.

Šta je G profil i po čemu se razlikuje od M profila?

Za razliku od M profila koji ima ravan vrh sa navojem za montažu odozgo, G profil ima navojne rupe raspoređene duž gornjeg dela cevi, sa obe strane. To omogućava bočnu fiksaciju nosača, greda i montažnih profila direktno na šraf, što je idealno za solarne konstrukcije gde se horizontalni profili pričvršćuju bočno. Četiri M16 rupe sa svake strane daju maksimalnu fleksibilnost u pozicioniranju i čvrst spoj sa nadgradnjom.

Kome je namenjen G 89×1500×3?

Profesionalnim instalaterima i firmama koje rade na velikim solarnim elektranama sa panelima većih snaga, teškim karportima za više vozila, industrijskim nadstrešnicama i modularnim konstrukcijama gde je opterećenje po jednom temeljnom šrafu značajno. Prečnik od 89 mm i zid od 3 mm obezbeđuju strukturalnu čvrstoću koju manji G76 modeli ne mogu da pruže.

G89 vs G76. Kada je potreban širi prečnik?

G76 modeli su dovoljni za većinu solarnih instalacija i srednjih konstrukcija. G89 biraju projektanti kada proračun pokazuje da je potrebna veća nosivost, kod panela većih dimenzija i težina, na terenima izloženim jakom vetru, kod karporta sa većim rasponom ili kod bilo koje konstrukcije gde su sile na temeljne šrafove iznad proseka.

Tehničke specifikacije:

• Profil: G (bočne navojne rupe za fiksaciju)
• Prečnik cevi: 89 mm
• Dužina: 1.500 mm
• Debljina zida: 3 mm
• Navoj: 4×M16 (sa svake strane)
• Zaštita od korozije: vruće cinkovanje (HDG)
• Materijal: čelik S235
• SKU: G89x1500x3-4xM16
• Proizvođač: INOVAT PILLARS

Gde se koristi?

Industrijske solarne farme sa panelima većih snaga, komercijalni karporti za više vozila, teške nadstrešnice i hale, modularna gradnja sa velikim opterećenjem, pontoni i platforme, zaštitne barijere i sve konstrukcije gde je potrebna maksimalna nosivost temeljnog šrafa bez betona.

Ugradnja bez betona i šipova

Čak i sa prečnikom od 89 mm, šraf se ugrađuje uvrtanjem u tlo pomoću električnog reduktora. Preporučujemo SPD-HD-08 za ovaj prečnik. Celokupan temelj za manji projekat može biti gotov za nekoliko sati. Nema iskopa, betona, armature ni čekanja. Kompatibilan sa svim INOVAT PILLARS adapterima, G 89 na M adapter omogućava kombinovanje sa M-profilnom nadgradnjom.
